内部スクリュー非立ち上がりステムタイプゲートバルブは、中程度の接続と遮断のためのバルブの一種ですが、調整には適していません。他のバルブと比較して、ゲートバルブは、圧力、サービス流体、設計圧力、温度の幅広い複合アプリケーションを備えています。ステムのねじ位置に応じて、ゲートバルブはライジングステムゲートバルブと非ライジングステムゲートバルブ(NRS)に分けることができます。
非立ち上がりステム(NRS)。この設計は、バルブの上のスペースが足りないとステムが上向きに動く場合に使用されます。この場合、左側のねじ pn は、ステムがゲート内のめねじと嵌合します。ボンネットに保持された一体型ステムカラーは、ステムが上下に動くのを防ぎますが、回転させます。ハンドホイールを時計回りに回すとバルブが閉じるように、左側のねじが使用されます。ステムは上方に動かないため、バルブが開いているか閉じているかを判断するために使用することはできません。NRSは通常、ブロンズ、鋳鋼、鋳鉄バルブにのみ見られます。

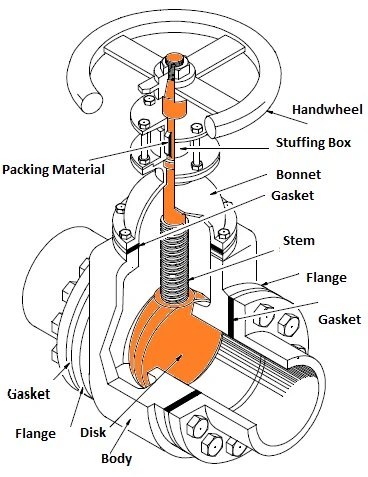

内部スクリュー非立ち上がりステムタイプゲートバルブステム設計、ステムに沿った外部漏れは、変形可能な非金属パッキンの使用によって防止されます。パッキンは、一般的に詰め物箱または包装室として知られている円形の空洞内のボンネット内に位置する。ISRSおよびNRSステム設計を使用するバルブでは、パッキンはボンネットの上部にねじ込まれる中空のパッキングナットによって支えられた管状腺によって所定の位置に保持されます。OS&Yステム設計を使用するバルブでは、パッキン配置がより複雑になります。パッキングは、グランドフランジによって支えられたグランドによって所定の位置に保持される。グランドフランジは、一対のグランドボルトとナットによって拘束され、それらは順番に、目とピンまたはいくつかの同等の配置を使用してボンネットに固定される。
上昇ステムゲートバルブの利点の欠点:
開閉が簡単。
流体抵抗が小さく、中程度の浸食および浸食によるシール表面。
媒体の流れは制限されず、乱流も減圧もありません。
シール面は侵食や削り取りやすく、メンテナンスが困難です。
より大きな構造は、より多くのスペースと長時間の開口部を必要とする。

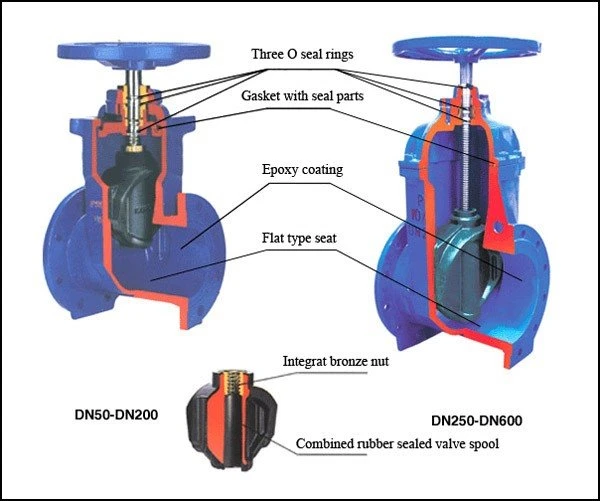

非ライジングステムは、ロータリーステムゲートバルブまたはブラインドステムウェッジゲートバルブとも呼ばれる外部ステムを意味します。NRSバルブでは、ステムはゲートを開閉するために回転しますが、ステムは回転しても上下に動きません。ステムが回転すると、バルブに出入りし、ゲートを移動してバルブを開閉します。
非立ち上がりステムゲートバルブの長所と短所:
非立ち上がりステムバルブは、スペースが限られているゲートバルブに最適な、より少ないスペースを占有します。一般に、開閉の程度を示すために、開閉インジケータをインストールする必要があります。
ステムスレッドの潤滑に失敗すると、中程度の浸食と簡単な損傷につながります。
ライジングステムゲートバルブと非ライジングステムゲートバルブの違いは何ですか?
外観:立ち上がりステムゲートバルブは、バルブが閉じているか開いているかの外観から見ることができます。リードネジは見えますが、非立ち上がりステムゲートバルブは見えません。
フランジ付きゲートバルブの立ち上がりステムのアセンションスクリューは外部に露出しており、ハンドホイールにしがみついているナットは固定されており(回転軸方向の動きではない)、スクリューとゲートの回転はディスクとステムの相対的な軸方向の変位を伴わずに相対運動のみを一緒にする。非立ち上がりステムフランジゲートバルブの持ち上げネジは回転するだけで、上下に動きません。
