平行ゲートバルブ

パラレルゲートバルブは、2つのディスクを持つダブルディスクバルブに代わるものですが、2つではなく1つのくさびです。ディスクはシートリングと永久に接触しており、ウェッジシステムのヘルプの間にある水平インコールスプリングのために、タイトなシールを取得します。

シャットオフするために高トルク力を必要としません
バルブの動作は、位置の座席を使用するため、シャットオフするために高トルクまたは操作力を必要としません。バルブは、ライン圧力を使用して、下流のディスクを体の下流の座席に保持するため、漏れなく正のシャットオフを提供します。ダブルディスクウェッジが機能するように設計されている方法と比較して、これは大きな勝利です。ダブルディスクウェッジは完全にトルクに依存して、ウェッジ型ディスクをボディシートに押し込み、すぐにシートフェイスが永久に損傷し、漏れパスが形成されます。

より少ないトルク要件
位置座席タイプのバルブであり、ライン圧力を使用してシールする能力があるため、平行スライドゲートバルブは、開閉するためにトルクまたは動作力を少なくする必要があります。これにより、小規模なアクチュエーターを使用してバルブを操作できます。これにより、コストの利点があります。

より広い座席面
平行スライドゲートバルブの広い平らな座席面は、シートの変形を防ぐことにより有利になります。広い座席表面積は、摩耗を減らすことで座席の寿命を延ばすのにも役立ちます。
ウェッジゲートバルブには、比較的薄い座席表面があり、座席面が変形に対して脆弱です。

シートウェアの減少
平行ゲートバルブの広い座席面は、より大きな領域で均一な耐軸受ストレスを提供することにより、シートの摩耗を減らすことに寄与します。

ディスクの再食はありません
パラレルスライドゲートバルブの重要な利点は、バルブが動作温度に達した後でも、座席設計と広いフラットシートがバルブのディスクが元の位置に留まるのに役立つことです。これは、バルブが高温で動作することから冷めるときの場合にも当てはまります。
ただし、ウェッジゲートバルブは非常に異なります。デザインのため、バルブは、体の熱膨張のために緊密なシールを実現するために動作温度に達した後に再調整する必要がある場合があります。
ウェッジゲートバルブには、閉じたバルブが高温で動作し、その後冷却できる「サーマルロック」も受けます。バルブのボディが冷却され、収縮すると、ウェッジがボディシートの間に詰まってしまい、バルブを開くことが非常に困難または事実上不可能になります。

低液抵抗性
平行スライドゲートバルブの流れ抵抗は低いです。圧力評価バルブの低下は完全なボアの開口部にありますが、より高い圧力バルブは一般に、圧力の損失を最小限に抑えるためにベンチュリの設計ボアを持っています。また、液体圧力の低下が低いために損傷がほとんどないため、他のゲートバルブと比較して長期的なスパンがあります。

優れたシーリングパフォーマンス
平行バルブは、流れに対してタイトなシールを提供し、臨界流体を運ぶパイプラインに最適です。シーリングで平行スライドゲートバルブを優れたものにする理由のいくつかを以下に示します。
さまざまな動作温度のアプリケーションに最適です。
位置に座っているため、操作が簡単です。
サーマルロックの可能性を排除します。

双方向
平行スライドゲートバルブは、任意の方向からの流れで動作できます。パイプラインに双方向フローがある場合、反対方向に使用するために追加のバルブを設置する必要はありません。

アクチュエーター：アクチュエータは、ステムを回転させてバルブを操作するのに必要なトルクを生成します。ハンドホイール、電気モーター、空気圧アクチュエータ、または油圧アクチュエーターにすることができます。

バルブボディ：バルブボディには、バルブの内部成分があり、高圧流体に耐える強度を提供します。多くの場合、ステンレス鋼または他の耐久性のある材料でできています。

ボンネット：ボンネットは、バルブの茎での流体の漏れを防ぐために、バルブ本体の上に配置されます。ボルトとナットまたは溶接を使用して、バルブ本体にしっかりと取り付けられています。

幹：茎はアクチュエータをゲートに接続し、門を上げて下げて流体の流れを制御する責任があります。

ゲート：ゲートは、流体の流れを許可またはブロックする主なコンポーネントです。流れを調整するためにパイプラインと平行に移動します。

座席：平行スライドゲートバルブには、ゲートにシールを提供する2つのバルブシートがあります。フローティングシートがあり、貿易セクションが圧力にさらされているときに自動圧力緩和に使用されます。・空洞圧がチャネルの圧力よりも大きい場合、空洞圧はチャネルに放出されます。これらのシートは、プラスチックやゴム、またはステンレス鋼や炭素鋼などの金属材料などの柔らかい材料で作られています。

腺の梱包：腺の梱包は、ボンネットと茎の間にシールを提供するために使用されるガスケットであり、液体の漏れを防ぎます。

春：スプリングは、シーリング力を維持していませんが、初期シーリング力を提供します。ゲートディスクの間に取り付けられています。

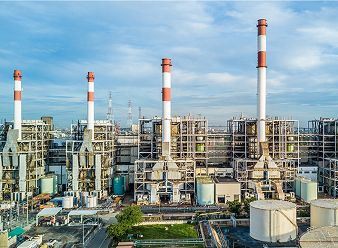

発電
パラレルスライドゲートバルブ特に蒸気および水システムでは、発電所に広範な用途があります。
彼らは、発電プロセス内で流体の流れの調節と分離において重要な役割を果たし、効率的で制御された動作を確保します。

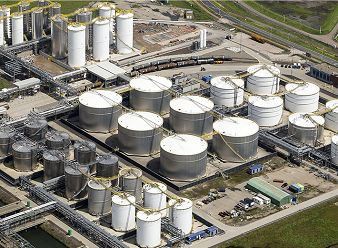

石油およびガス産業
石油およびガスセクターでは、パイプラインの流れ制御や分離など、さまざまな目的のために平行スライドゲートバルブが採用されています。
彼らの堅牢な設計と信頼性の高いパフォーマンスにより、石油とガスの運用でしばしば遭遇する挑戦的な条件を処理するのに適しています。

精製と石油化学
精製および石油化学施設では、精製プロセスにおけるさまざまな流体の流れを制御するために、平行スライドゲートバルブが利用されています。
高温と圧力を処理する能力により、正確な制御とタイトなシャットオフが不可欠なアプリケーションに適しています。

水処理プラント
平行スライドゲートバルブは、水処理プラントの不可欠な成分です。
それらは、治療プロセスのさまざまな段階で水の流れを調節するために使用され、システム内のさまざまなポイントへのきれいな水の効果的な治療と分布を確保します。

化学処理
化学プラントは、生産プロセスのさまざまな段階でさまざまな化学物質や液体の流れを管理するために、平行スライドゲートバルブを使用することがよくあります。
バルブの設計により、信頼性の高い正確な制御が可能になり、化学処理操作の効率と安全性に貢献します。

HVACシステム
加熱、換気、およびエアコン（HVAC）システムには、空気、水、またはその他の液体の流れを制御するための平行スライドゲートバルブが組み込まれています。
これらのバルブは、HVACシステム内の最適な条件を維持し、エネルギー効率と温度制御に貢献するのに役立ちます。

海洋と造船
海洋および造船用のアプリケーションでは、船上のさまざまなシステムの流体の流れを制御するために平行スライドゲートバルブが利用されています。
耐久性のある構造と、厳しい海洋環境に耐える能力により、海洋工学に適しています。

一般的な産業用アプリケーション
パラレルスライドゲートバルブは、正確なフロー制御、信頼性の高いシャットオフ、耐久性が最重要であるさまざまな産業環境で広く使用されています。
それらの汎用性により、さまざまな業界の多様なアプリケーションで価値があり、効率的で安全な流体処理プロセスに貢献しています。

ゲートバルブは、配管システムの重要なコンポーネントであり、さまざまな産業の流体の流れを調節するために使用されます。ゲートバルブは、タイトなシールを提供する能力で知られており、高い圧力や温度に耐えるように設計されています。ただし、配管システムの他のコンポーネントと同様に、ゲートバルブは、それらが最適に機能することを保証するために定期的なメンテナンスを必要とします。

バルブのラッピングでは、ラップマシンを使用してバルブシートとディスクを滑らかにするため、バルブが閉じるとタイトなシールを強化します。このプロセスは、ゲートバルブの最適な機能にとって重要です。

潤滑は、定期的に実行する必要があるもう1つの重要なメンテナンス手順です。ゲートバルブステムの糸とステムナットは、摩擦を減らし、摩耗し、バルブを簡単に開閉できるように潤滑する必要があります。潤滑にグリースガンを使用できます。

バルブパッキングは、バルブステムとボンネット間の液体漏れを防ぐ責任があります。少なくとも月に1回、またはメーカーが推奨するように、バルブの梱包を定期的に調整して、きつすぎたり緩すぎたりしすぎないようにすることが不可欠です。

ゲートバルブは、破片やその他の異物で詰まることがあり、閉塞と液体圧力の低下につながる可能性があります。流体の詰まりを防ぐために、バルブシート、ディスク、エントリポート、出口ポートを定期的に清掃する必要があります。

ボンネットボディ接続はゲートバルブの重要な部分であり、流体の漏れを防ぐために安全でなければなりません。ボルトとナッツは、ゲートバルブメーカーが推奨するトルクに締める必要があります。

ゲートバルブディスクが流体の流れを効果的に停止しない場合、ディスクを交換する必要がある場合があります。ディスクを交換するには、バルブの内部にアクセスするためにバルブボンネットを開く必要があります。
